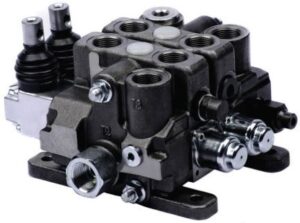

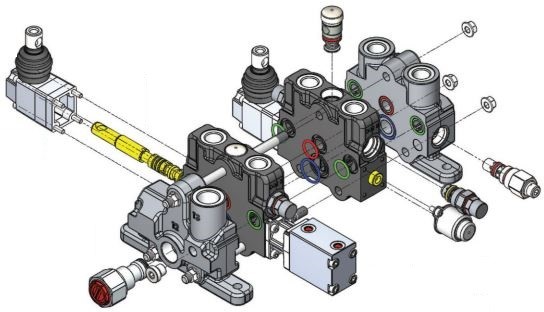

Гидрораспределитель KV17
Секционный гидрораспределитель может быть оборудован регулируемым главным предохранительным клапаном. Доступен в параллельном (стандартном) и последовательном исполнении. Можут быть установлены обратные клапаны удержания нагрузки и вспомогательные клапаны. LS-опция. Широкий выбор сменных золотников Ø16 мм. Варианты с закрытым центром и со штуцером Carry-over для последовательного подключения.
По управлению доступны для заказа: рукоятка, пневматическое управление, электро-пневматическое, гидравлическое, электро-гидравлическое, электро-гидравлическое пропорциональное, входное пропорциональное, механический джойстик, дистанционное управление через тросик.
| Технические данные | ||
| Материалы | Корпус | Высокопрочный чугун |
| Золотник | Твердое хромирование | |
| Колпачок позиционной катушки | Пружинная сталь | |
| Корпус рычага управления | Алюминий | |
| Уплотнения | NBR | |
| Рекомендации по эксплуатации | Вязкость масла | От 10 сСт до 75 сСт |
| Температура масла | От -20 до +80 °С | |
| Температура окр. среды | От -35 до +60 °С | |
| Фильтрация | Β 10≥75 | |
| Чистота масла | Класс 10 (NAS 1638)
19/16 (ISO 4406) |
|
| Основные параметры | Номинальный расход | 80 л/мин |
| Количество секций | 1-9 | |
| Макс. рабочее давление | 350 бар | |
| Макс. Давление на сливе | 30 бар | |
| Внутренние утечки (при давлении 100 бар, 32 cCт, 40 °С) | 4-9 см3 | |
| Присоединительная резьба | Порты Р1-P2-T1 | BSP – G1/2”
BSP – G3/4” |
| UNF – 7/8-14 (SAE 10)
UNF – 1 1/16 – 12 (SAE 12) |
||
| Метрическая – М22х1,5 | ||
| Порты А/В | BSP – G1/2”
BSP – G3/4” |
|
| UNF – 7/8-14 (SAE 10)
UNF – 1 1/16 – 12 (SAE 12) |
||
| Метрическая – М22х1,5 | ||
| Порт Т3 | BSP – G1/2”
BSP – G3/4” |
|
| UNF – 7/8-14 (SAE 10)
UNF – 1 1/16 – 12 (SAE 12) |
||
| Метрическая – М22х1,5 | ||
| Порт Т2(CO) | BSP – G1/2”
BSP – G3/4” |
|

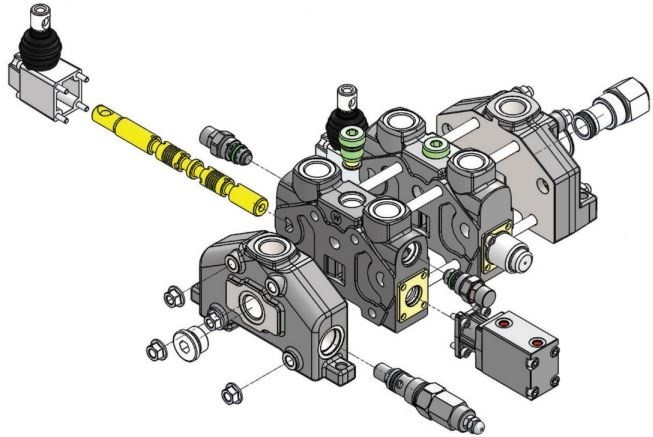

Гидрораспределитель KV18
Секционный гидрораспределитель может быть оборудован регулируемым главным предохранительным клапаном. Доступен в параллельном (стандартном) и последовательном исполнении. Можут быть установлены обратные клапаны удержания нагрузки и вспомогательные клапаны. LS-опция. Широкий выбор сменных золотников Ø19 мм. Варианты с закрытым центром и со штуцером Carry-over для последовательного подключения.
По управлению доступны для заказа: рукоятка, пневматическое управление, электро-пневматическое, гидравлическое, электро-гидравлическое, электро-гидравлическое пропорциональное, входное пропорциональное, механический джойстик, дистанционное управление через тросик.
| Технические данные | ||
| Материалы | Корпус | Высокопрочный чугун |
| Золотник | Твердое хромирование | |
| Колпачок позиционной катушки | Пружинная сталь | |
| Корпус рычага управления | Алюминий | |
| Уплотнения | NBR | |
| Рекомендации по эксплуатации | Вязкость масла | От 10 сСт до 75 сСт |
| Температура масла | От -20 до +80 °С | |
| Температура окр. среды | От -35 до +60 °С | |
| Фильтрация | Β 10≥75 | |
| Чистота масла | Класс 10 (NAS 1638)
19/16 (ISO 4406) |
|
| Основные параметры | Номинальный расход | 100 л/мин |
| Количество секций | 1-9 | |
| Макс. рабочее давление | 315 бар | |
| Макс. Давление на сливе | 30 бар | |
| Внутренние утечки (при давлении 100 бар, 32 cCт, 40 °С) | 4-9 см3 | |
| Присоединительная резьба | Порты Р-P1-T1 | BSP – G3/4” |
| UNF – 1 1/16 – 12 (SAE 12) | ||
| Метрическая – М27х2 | ||
| Порты А/В | BSP – G3/4” | |
| UNF – 1 1/16 – 12 (SAE 12) | ||
| Метрическая – М27х2 | ||
| Порт Т(CO) | BSP – G1” | |

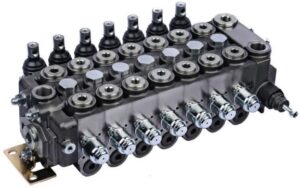

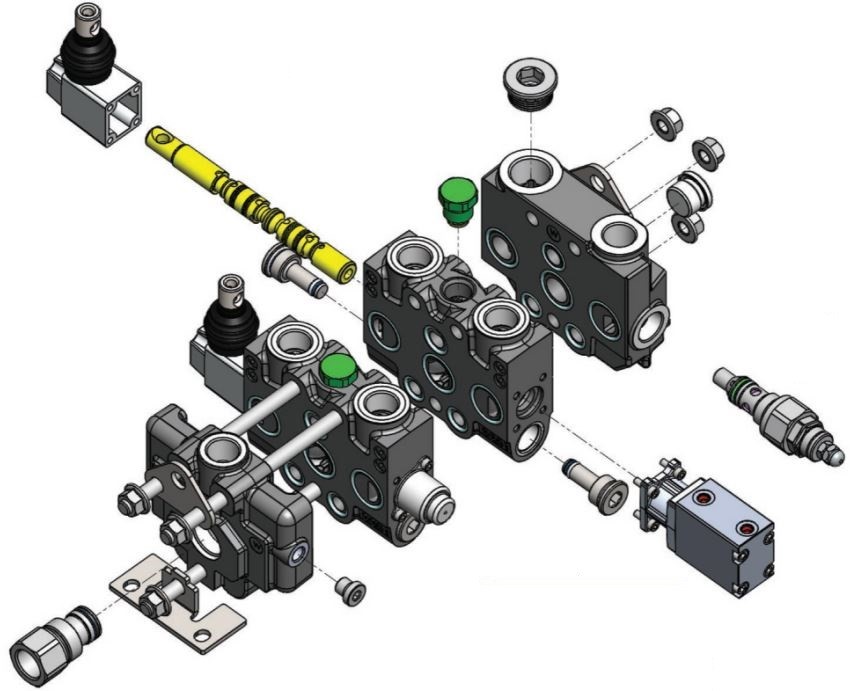

Гидрораспределитель KV19
Секционный гидрораспределитель может быть оборудован регулируемым главным предохранительным клапаном. Доступен в параллельном (стандартном) и последовательном исполнении. Можут быть установлены обратные клапаны удержания нагрузки и вспомогательные клапаны. LS-опция. Широкий выбор сменных золотников Ø19 мм. Варианты с закрытым центром и со штуцером Carry-over для последовательного подключения.
По управлению доступны для заказа: рукоятка, пневматическое управление, электро-пневматическое, гидравлическое, электро-гидравлическое, механический джойстик, дистанционное управление через тросик.
| Технические данные | ||
| Материалы | Корпус | Высокопрочный чугун |
| Золотник | Твердое хромирование | |
| Колпачок позиционной катушки | Пружинная сталь | |
| Корпус рычага управления | Алюминий | |
| Уплотнения | NBR | |
| Рекомендации по эксплуатации | Вязкость масла | От 10 сСт до 75 сСт |
| Температура масла | От -20 до +80 °С | |
| Температура окр. среды | От -35 до +60 °С | |
| Фильтрация | Β 10≥75 | |
| Чистота масла | Класс 10 (NAS 1638)
19/16 (ISO 4406) |
|
| Основные параметры | Номинальный расход | 110 л/мин |
| Количество секций | 1-9 | |
| Макс. рабочее давление | 315 бар | |
| Макс. Давление на сливе | 30 бар | |
| Внутренние утечки (при давлении 100 бар, 32 cCт, 40 °С) | 4-9 см3 | |
| Присоединительная резьба | Порты Р1-P2-T1 | BSP – G3/4” |
| UNF – 1 1/16 – 12 (SAE 12) | ||
| Метрическая – М27х2 | ||
| Порты А/В | BSP – G3/4” | |
| UNF – 1 1/16 – 12 (SAE 12) | ||
| Метрическая – М27х2 | ||
| Порт Т2 | BSP – G1” | |
| UNF – 1 6/16 – 12 (SAE 16) | ||
| Метрическая – М33х2 | ||
| Порт Т(CO) | BSP – G1” | |

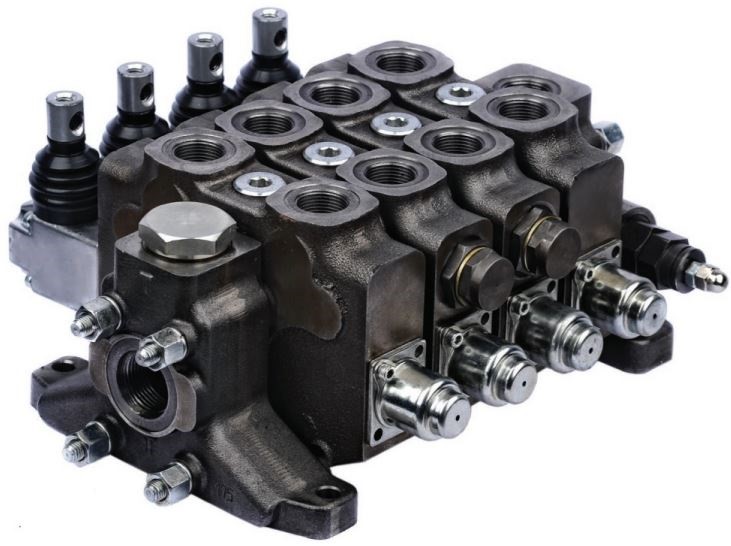

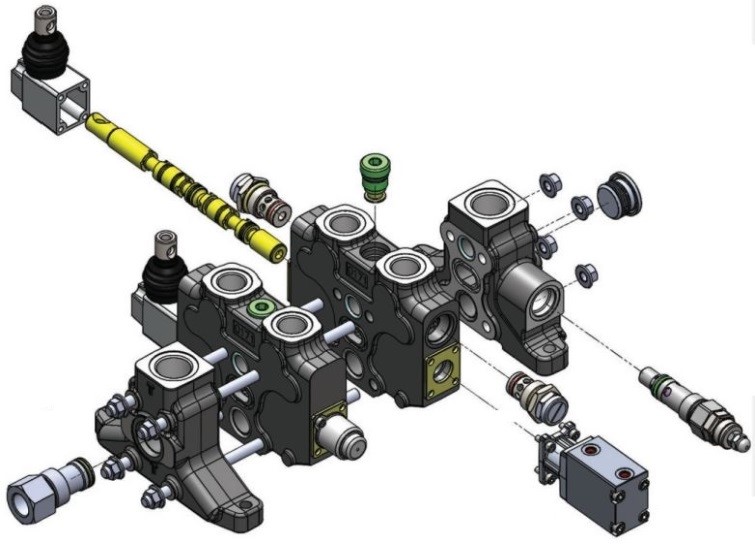

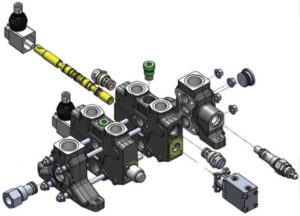

Гидрораспределитель KV20
Секционный гидрораспределитель может быть оборудован регулируемым главным предохранительным клапаном. Доступен в параллельном (стандартном) и последовательном исполнении. Можут быть установлены обратные клапаны удержания нагрузки и вспомогательные клапаны. LS-опция. Широкий выбор сменных золотников Ø19 мм. Варианты с закрытым центром и со штуцером Carry-over для последовательного подключения.
По управлению доступны для заказа: рукоятка, пневматическое управление, электро-пневматическое, гидравлическое, электро-гидравлическое, электро-гидравлическое пропорциональное, входное пропорциональное, механический джойстик, дистанционное управление через тросик.
| Технические данные | ||
| Материалы | Корпус | Высокопрочный чугун |
| Золотник | Твердое хромирование | |
| Колпачок позиционной катушки | Пружинная сталь | |
| Корпус рычага управления | Алюминий | |
| Уплотнения | NBR | |
| Рекомендации по эксплуатации | Вязкость масла | От 10 сСт до 75 сСт |
| Температура масла | От -20 до +80 °С | |
| Температура окр. среды | От -35 до +60 °С | |
| Фильтрация | Β 10≥75 | |
| Чистота масла | Класс 10 (NAS 1638)
19/16 (ISO 4406) |
|
| Основные параметры | Номинальный расход | 150 л/мин |
| Количество секций | 1-9 | |
| Макс. рабочее давление | 315 бар | |
| Макс. Давление на сливе | 30 бар | |
| Внутренние утечки (при давлении 100 бар, 32 cCт, 40 °С) | 4-9 см3 | |
| Присоединительная резьба | Порты Р-P1 | BSP – G3/4”
BSP – G1” |
| UNF – 1 1/16 – 12 (SAE 12)
UNF – 1 6/16 – 12 (SAE 16) |
||
| Метрическая – М33х2 | ||
| Порты А/В | BSP – G3/4”
BSP – G1” |
|
| UNF – 1 1/16 – 12 (SAE 12)
UNF – 1 6/16 – 12 (SAE 16) |
||
| Метрическая – М33х2 | ||
| Порт Т1 | BSP – G1” | |
| UNF – 1 1/16 – 12 (SAE 12)
UNF – 1 6/16 – 12 (SAE 16) |
||
| Метрическая – М33х2 | ||
| Порт Т(CO) | BSP – G1” | |

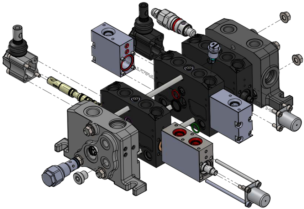

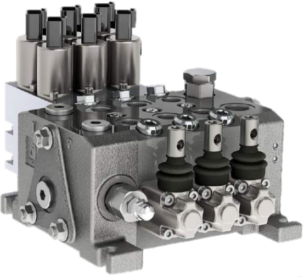

Гидрораспределитель S50
Компактный секционный гидрораспределитель может быть оборудован регулируемым главным предохранительным клапаном. Доступен в параллельном (стандартном) и последовательном исполнении. Можут быть установлены обратные клапаны удержания нагрузки и вспомогательные клапаны. LS-опция. Широкий выбор сменных золотников Ø13 мм. Варианты с закрытым центром и со штуцером Carry-over для последовательного подключения.
По управлению доступны для заказа: рукоятка, пневматическое управление, электро-пневматическое, гидравлическое, электро-гидравлическое, электро-гидравлическое пропорциональное, входное пропорциональное, механический джойстик, дистанционное управление через тросик.
| Технические данные | ||
| Материалы | Корпус | Высокопрочный чугун |
| Золотник | Твердое хромирование | |
| Колпачок позиционной катушки | Пружинная сталь | |
| Корпус рычага управления | Алюминий | |
| Уплотнения | NBR | |
| Рекомендации по эксплуатации | Вязкость масла | От 10 сСт до 75 сСт |
| Температура масла | От -20 до +80 °С | |
| Температура окр. среды | От -35 до +60 °С | |
| Фильтрация | Β 10≥75 | |
| Чистота масла | Класс 10 (NAS 1638)
19/16 (ISO 4406) |
|
| Основные параметры | Номинальный расход | 50 л/мин |
| Количество секций | 1-9 | |
| Макс. рабочее давление | 315 бар | |
| Макс. Давление на сливе | 30 бар | |
| Внутренние утечки (при давлении 100 бар, 32 cCт, 40 °С) | 4-9 см3 | |
| Присоединительная резьба | Порты Р1-P2-Т1 | BSP – G1/2” |
| UNF – 3/4 – 16 (SAE 8)
UN-UNF – 7/8 – 14 (SAE 10) |
||
| Метрическая – М22х1,5 | ||
| Порты А/В | BSP – G3/8” | |
| UNF – 3/4 – 16 (SAE 8) | ||
| Метрическая – М18х1,5 | ||
| Порт Т3 | BSP – G1/2” | |
| UNF – 7/8 – 14 (SAE 10) | ||
| Метрическая – М22х1,5 | ||
| Порт Т2(CO) | BSP – G1/2” | |
