Электрогидравлические распределители обеспечивают практически бесконечное количество конфигураций. От простых решений для измерения нагрузки до связи по шине CAN — обеспечение плавного управления машиной.
Компания Danfoss предлагает следующие виды гидравлических распределителей:

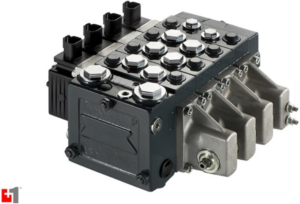

Гидрораспределитель PVG 16
|
Технические данные |
||
| Максимальное давление | Порт P непрерывное | 350 бар |
| Порт P кратковременное | 400 бар | |
| Порт А/В непрерывное | 380 бар | |
| Порт А/В кратковременное | 420 бар | |
| Порт Т, статическое/динамическое | 25/40 бар | |
| Номинальный расход масла | Порт Р | 140/230 л/мин |
| Порт А/В | 60 л/мин | |
| Перемещение золотника | Зона нечувствительности | ±1,5 мм |
| Пропорциональный диапазон | ±5 мм | |
| Плавающее положение | ±7,5 мм | |
| Максимальная внутренняя утечка при 100 бар и 21 мм2/с | А/В → Т без ударного клапана | 20 см3/мин |
| А/В → Т с ударным клапаном (системная настройка 30 бар) | 25 см3/мин | |
| Температура окружающей среды | От -30 °С | До 60 °С |
| Вязкость масла | Рабочий диапазон | 12-75 мм2/с |
| Минимальная вязкость | 4 мм2/с | |
| Максимальная вязкость | 460 мм2/с | |
| Фильтрация | Максимальное загрязнение (ISO 4406) | 23/19/16 |

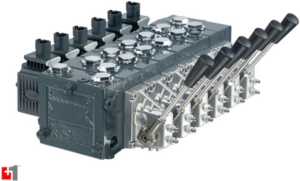

Гидрораспределитель PVG 32
|
Технические данные |
||
| Максимальное давление | Порт Р, А/В непрерывное с торцевой пластиной PVS | 300 бар |
| Порт Р, А/В непрерывное с торцевой пластиной PVSI | 350 бар | |
| Порт P кратковременное | 400 бар | |
| Порт А/В кратковременное | 420 бар | |
| Порт Т, статическое/динамическое | 25/40 бар | |
| Номинальный расход масла | Порт Р с PVP входом | 140 л/мин |
| Порт P со средним PVPM/PVPVM входом | 230 л/мин
|
|
| Порт А/В с компенсатором по давлению | 100 л/мин | |
| Порт А/В без компенсатора по давлению | 125 л/мин | |
| Перемещение золотника | Зона нечувствительности, стандарт для золотника управления штоком | ±1,5 мм |
| Зона нечувствительности, линейная характеристика | ±0,8 мм | |
| Пропорциональный диапазон | ±4,8 мм | |
| Плавающее положение | ±8 мм | |
| Ход золотника, стандартный | ±7 мм | |
| Максимальная внутренняя утечка при 100 бар и 21 мм2/с по золотнику | А/В → Т, PVB без PVLP | 20 см3/мин |
| А/В → Т, PVB c PVLP | 25 см3/мин | |
| Максимальная внутренняя утечка при 100 бар и 21 мм2/с по обратному клапану | А/В → Т, PVBZ с PO обратным клапаном | 1 см3/мин |
| А/В → Т, PVBZ с PO обратным клапаном и PVLP | 6 см3/мин | |
| Температура масла (на входе) | Рекомендованная температура | От 30 до 60 °С |
| Минимальная температура | -30 °С | |
| Максимальная температура | 90 °С | |
| Температура окружающей среды | От -30 °С | До 60 °С |
| Вязкость масла | Рабочий диапазон | 12-75 мм2/с |
| Минимальная вязкость | 4 мм2/с | |
| Максимальная вязкость | 460 мм2/с | |
| Фильтрация | Максимальное загрязнение (ISO 4406)
|
23/19/16 |
| Потери масла в пилотном редукционном клапане | 0,5 л/мин | |

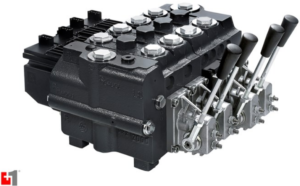

Гидрораспределитель PVG 100
|
Технические данные |
||
| Максимальное давление | Порт P непрерывное | 350 бар |
| Порт А/В | 350 бар | |
| Порт Т, статическое/динамическое | 25/40 бар | |
| Порт Т0, статическое/динамическое | 5/10 бар | |
| Номинальный расход масла | Порт Р | 250 л/мин |
| Порт А/В с компенсатором по давлению | 180 л/мин | |
| Перемещение золотника | Стандарт | ±7 мм |
| Зона нечувствительности | ±1,5 мм | |
| Пропорциональный диапазон | ±5,5 мм | |
| Плавающее положение | ±8 мм | |
| Максимальная внутренняя утечка по золотнику при 100 бар и 21 мм2/с | А/В → Т без ударного клапана | 20 см3/мин |
| А/В → Т с ударным клапаном (системная настройка 30 бар) | 25 см3/мин | |
| Максимальная внутренняя утечка по обратному клапану при 100 бар и 21 мм2/с | А/В → Т без ударного клапана | 1 см3/мин |
| А/В → Т с ударным клапаном (системная настройка 30 бар) | 6 см3/мин | |
| Температура окружающей среды | От -30 °С | До 60 °С |
| Температура масла (на входе) | Рекомендованная температура | От 30 до 60 °С |
| Минимальная температура | -30 °С | |
| Максимальная температура | 90 °С | |
| Вязкость масла | Рабочий диапазон | 12-75 мм2/с |
| Минимальная вязкость | 4 мм2/с | |
| Максимальная вязкость | 460 мм2/с | |
| Фильтрация | Максимальное загрязнение (ISO 4406) | 23/19/16 |

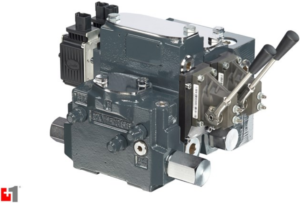

Гидрораспределитель PVG 120
|
Технические данные |
||
| Максимальное давление | Порт P непрерывное | 350 бар |
| Порт P кратковременное | 400 бар | |
| Порт А/В | 400 бар | |
| Порт Т, статическое/динамическое | 25/40 бар | |
| Номинальный расход масла | Порт Р, макс. | 240/300 л/мин |
| Порт А/В | 65/95/130/180/110/240 л/мин | |
| Перемещение золотника | Зона нечувствительности | ±2 мм |
| Стандарт | ±8 мм | |
| Максимальная внутренняя утечка при 100 бар и 21 мм2/с | А/В → Т без ударного клапана | 90 см3/мин |
| А/В → Т с ударным клапаном (системная настройка 30 бар) | 95 см3/мин | |
| Температура окружающей среды
|
От -30 °С | До 60 °С |
| Температура масла (на входе) | Рекомендованная температура | От 30 до 60 °С |
| Минимальная температура | -30 °С | |
| Максимальная температура | 90 °С | |
| Вязкость масла | Рабочий диапазон | 12-75 мм2/с |
| Минимальная вязкость | 4 мм2/с | |
| Максимальная вязкость | 460 мм2/с | |
| Фильтрация | Максимальное загрязнение (ISO 4406) | 23/19/16 |
| Потери масла в редукционном клапане для PVT на PVE подачу пилотного масла | 0,4 л/мин | |

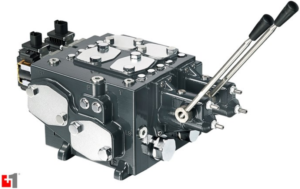

Гидрораспределитель PVG 128/256
|
Технические данные |
||
| Максимальное давление | Порт P непрерывное | 350 бар |
| Порт P кратковременное | 400 бар | |
| Порт А/В непрерывное | 350 бар | |
| Порт А/В кратковременное | 420 бар | |
| Порт Т, статическое/динамическое | 25/40 бар | |
| Номинальный расход масла | Порт Р (PVPV/PVSI) | 600/600 л/мин |
| Порт А/В (128) | 275 л/мин | |
| Порт А/В (256) | 400 л/мин | |
| Порт А/В (256 турбо) | 500 л/мин | |
| Перемещение золотника | Зона нечувствительности | ±1,7 мм |
| Пропорциональный диапазон | ±10 мм | |
| Плавающее положение А | ±12 мм | |

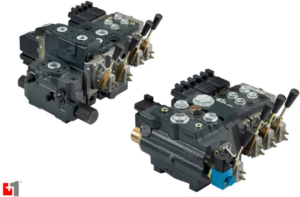

Гидрораспределитель PVG комбинации
Модульная концепция семейства PVG дает Вам преимущество настройки вашего гидрораспределителя в соответствии с конкретными требованиями вашего приложения. Компания Danfoss предлагает решения, которые позволяют комбинировать PVG 100 с PVG 32 и комбинировать PVG 120 с PVG 32 — идеально для автомобилей с различными требованиями.
Преимущества комбинации:
— индивидуальное комбинация гидрораспределителя, точно соответствующая Вашим требованиям к оборудованию;
— независимое от нагрузки управление потоком для точной работы и повышения производительности;
— технология определения нагрузки для повышения эффективности, безопасности, снижения энергопотребления и увеличения срока службы системы.

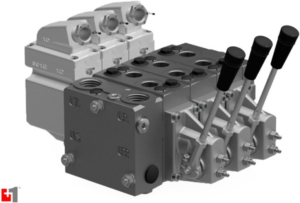

Гидрораспределитель PVG-EX
Гидрораспределитель PVG-EX — это взрывозащищенный PVG, предназначенный для использования во взрывоопасных зонах, таких как горнодобывающая и нефтегазовая промышленность.
PVG-EX имеет те же функции, что и стандартный PVG. Это гидравлический распределитель с измерением нагрузки (LS), обеспечивающий максимальную гибкость.
Модульная система PVG-EX позволяет создать группу распределителей, которая точно соответствует различным функциональным требованиям. Кроме того, компактные внешние размеры распределителя остаются неизменными, какая бы комбинация ни была указана.
Особенности и преимущества:
— Независимое от нагрузки управление потоком:
— Расход масла на отдельную функцию не зависит от давления нагрузки этой функции.
— Расход масла на одну функцию не зависит от давления нагрузки других функций.
— Расход секции до 130 л / мин [34 галлона США / мин]
— Хорошие регулирующие характеристики
— Вспомогательные порты измерения нагрузки для внешней регулировки целевого давления
— Электрический, механический или гидравлический привод
— Энергосбережение
— До 12 базовых модулей на группу распределителей
— Несколько видов соединительной резьбы
— Компактный дизайн и установка
