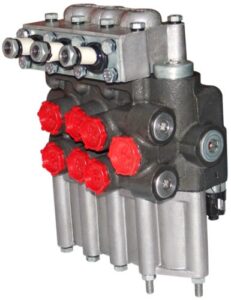

Модернизированные гидрораспределители МР80
Гидрораспределители МР80 являются полными аналогами гидрораспределителей типа Р80 по функциональному назначению и габаритно-присоеденительным размерам и предназначены для распределения и регулирования давления в гидросистемах машин с насосами различной производительности от 10 до 120 л/мин.
Модернизированные гидрораспределители МР имеют ряд преимуществ в сравнении с обычными Р80.
Улучшение характеристик гидрораспределителей МР80 достигнуто за счет:
- применение корпуса с пролитыми внутренними полостями увеличенного сечения без тупиковых переходов;
- внедрение новой клапанной системы расширяющий диапазон основных показателей;
- внедрение хромового покрытия Хтв.15 на золотнике, обеспечивает улучшение параметров внутренней герметичности и уменьшение усилия управления золотниками.
Технические характеристики:
| Обозначение | МР80-4/1-222 МР80-4/4-222 |
МР80-4/1-111 МР80-4/1-333 |
МР80-4/1-444-4 МР80-4/2-444-4МР80-4/3-444-4 |
|
| Тип распределителя | Моноблочный, с закрытым центром | |||
| Условный проход, мм | 16 | |||
| Расход рабочей жидкости, л/мин | номинальный | 80 | ||
| максимальный | 120 | |||
| Рабочее давление, МПа | номинальное | 20 | ||
| максимальное | 25 | |||
| Количество золотников | 3 | |||
| Управление золотником | Рычажное | |||
| Позиции золотника | «Подъем с фиксацией», «Нейтральная», «Опускание с фиксацией», «Плавающая с фиксацией» (автовозврат из рабочих позиций при достижении заданного давления) | «Подъем без фиксации», «Нейтральная», «Опускание без фиксации», «Плавающая с фиксацией» (автовозврат из позиции «Подъем» для МР80-4/1-333) | «Подъем без фиксации», «Нейтральная», «Опускание без фиксации» | |
| Тип предохранительного клапана | Дифференциальный | |||
| Масса, кг | 17,0 | |||
Гидрораспределители Р80-3/1-22, Р80-3/1-44, Р80-3/2-44*
Р80-3/1-22 предназначен для рапределения потока и регулирования давления рабочей жидкости в гидросистемах машин с насосами производительностью от 20 до 100 л/мин.
Р80-3/1-44 предназначен для рапределения потока и регулирования давления рабочей жидкости в гидросистемах промышленных тракторов и машин с насосами производительностью от 20 до 100 л/мин.
Р80-3/2-44* входит в состав распределительного устройства, состоящего из двух распределителей (Р80-3/2-44* и Р80-3/3-444).
Технические характеристики:
| Обозначение | Р80-3/1-22 | Р80-3/1-44 Р80-3/2-44* |
|
| Тип распределителя | Моноблочный, с закрытым центром | ||
| Условный проход, мм | 16 | ||
| Расход рабочей жидкости, л/мин | номинальный | 80 | |
| максимальный | 100 | ||
| Рабочее давление, МПа | номинальное | 16 | |
| максимальное | 20 | ||
| Количество золотников | 2 | ||
| Управление золотником | Рычажное | ||
| Позиции золотника | «Подъем с фиксацией», «Нейтральная», «Опускание с фиксацией», «Плавающая с фиксацией» (автовозврат из рабочих позиций при достижении заданного давления) | «Подъем без фиксации», «Нейтральная», «Опускание без фиксации» | |
| Тип предохранительного клапана | Дифференциальный | ||
| Масса, кг | 14,0 | ||
* предназначен для распределительного устройства с пятью золотниками. Работает только в паре с Р80-3/3/444
Модернизированные гидрораспределители МР100.3.000А и МР100.3.000А-01
Гидрораспределители МР100.3.000А являются полными аналогами гидрораспределителей типа МР100 (Р100) по функциональному назначению и габаритно-присоеденительным размерам и предназначены для распределения и регулирования давления в гидросистемах машин с насосами различной производительности от 20 до 160 л/мин.
Благодаря новому облегченному корпусу с пролитыми каналами г/р получил ряд улучшенных параметров по отношению к серийно выпускаемому МР100.3
Технические характеристики:
| Обозначение | МР100.3.000А, МР100.3.000А-01 | |
| Тип распределителя | Моноблочный, с закрытым центром | |
| Условный проход, мм | 20 | |
| Расход рабочей жидкости, л/мин | номинальный | 125 |
| максимальный | 160 | |
| Рабочее давление, МПа | номинальное | 20 |
| максимальное | 25 | |
| Количество золотников | 3 | |
| Управление золотником | Тросовое | |
| Позиции золотника | «Подъем без фиксации», «Нейтральная», «Опускание без фиксации» | |
| Тип предохранительного клапана | Прямого действия | |
| Количество линий слива | 2 | |
| Масса, кг | 16,0 | |

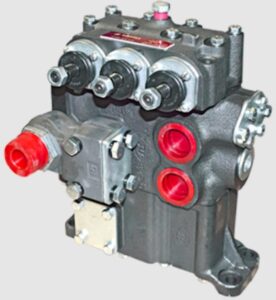

Гидрораспределители Р160-3/1-222, Р160-3/1-111-10
Р160-3/1-222 служит для управления основными и выносными гидроцилиндрами, ограничения максимального давления в системе при перегрузках, а также для автоматического перевода насоса на холостой ход с отключением потребителей в системах сельскохозяйственных тракторов типа К-700 и их модификаций.
Р160-3/1-111-10 служит для управления основными и выносными гидроцилиндрами в гидросистемах промышленных тракторов типа К-700 и их модификаций, Т-150.
Р160-3/1-111 служит для управления основными и выносными гидроцилиндрами в гидросистемах промышленных тракторов.
Технические характеристики:
| Обозначение | Р160-3/1-222 | Р160-3/1-111-10 | Р160-3/1-111 | |
| Тип распределителя | Моноблочный, с закрытым центром | |||
| Условный проход, мм | 25 | |||
| Расход рабочей жидкости, л/мин | номинальный | 160 | ||
| максимальный | 200 | |||
| Рабочее давление, МПа | номинальное | 16 | ||
| максимальное | 19 | |||
| Количество золотников | 3 | |||
| Управление золотником | Рычажное | |||
| Позиции золотника | «Подъем с фиксацией», «Нейтральная», «Опускание с фиксацией», «Плавающая с фиксацией» (автовозврат из рабочих позиций при достижении заданного давления) | «Подъем без фиксации», «Нейтральная», «Опускание без фиксации», «Плавающая с фиксацией» | «Подъем без фиксации», «Нейтральная», «Опускание без фиксации», «Плавающая с фиксацией» | |
| Тип предохранительного клапана | Дифференциальный | |||
| Масса, кг | 37,0 | |||
Гидрораспределители МР200.3.000
Гидрораспределитель МР200.3.000 может работать в гидросистемах с потоком до 140 л/мин. Предназначен для распределения и регулирования давления в гидросистемах экскаваторов-погрузчиков на базе тракторов МТЗ, ЮМЗ и др.
Гидрораспределитель с открытым центром предназначен для работы в гидросистемах с двумя насосами постоянной производительности. Имеет два входных порта и суммирует поток от двух насосов разной производительности.
Оснащен двумя предохранительными клапанами.
Внутренняя схема распределения потока – параллельная.
Трехпозиционные золотники.
Ручное управление золотником.
Является полным аналогом гидрораспределителей типа Р200.3.000, 26.6850.000 по функциональному назначению и габаритно-присоединительным размерам.
Технические характеристики:
| Обозначение | МР200.3.000 | |
| Тип распределителя | Моноблочный, с открытым центром | |
| Условный проход, мм | 20 | |
| Расход рабочей жидкости, л/мин | номинальный | 200 (100 на одну входную линию) |
| максимальный | 250 | |
| Рабочее давление, МПа | номинальное | 16 |
| максимальное | 20 | |
| Количество золотников | 4 | |
| Управление золотником | Тросовое | |
| Позиции золотника | «Подъем без фиксации», «Нейтральная», «Опускание без фиксации» | |
| Тип предохранительного клапана | Прямого действия – 2 шт. | |
| Масса, кг | 50,0 | |

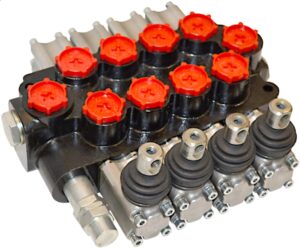

Гидрораспределители моноблочные серии 4MR50
Особенности:
— Открытый центр
— Поток 50 л/мин
— Давление номинальное на входе 250 бар
— Давление максимальное на портах А и В 350 бар
— Количество золотников — 4 шт
— Ручное управление
Гидрораспределитель 4MR50 может работать в гидросистемах с потоком до 50 л/мин. Секционная конструкция делает его легко адаптируемым для различных областей применения. Гидрораспределитель с открытым центром предназначен для работы в гидросистемах с насосом постоянной производительности. Оснащен главным предохранительным клапаном и обратным клапаном в каждой рабочей секции. Внутренняя схема распределения потока – параллельная. Ручное управление золотником.
Применяемость:
— Коммунальные и дорожные машины
— Кран-манипуляторы
— Автогрейдеры
