Предлагаем Гидрораспределитель 5-ти секционный SPV125 с hS (независимыми нагрузками) и дистанционным управлением, предназначенным для привода из кабины пескосолеоборудования в составе мотора тарелки, мотора транспортера, переднего и бокового отвалов
Технические характеристики гидрораспределителя SPV 125
| Количество секций | 5 | |
| Номинальный поток | 120 л/мин | |
| Максимальное давление | 350 бар | |
Гидрораспределитель состоит из напорной секции с клапаном и с подачей потока управления и пяти секций с электроуправлением. Если все золотники рабочих секций находятся в нейтральном положении – рабочая жидкость отправляется в бак. При подаче сигнала управления на гидрораспределители – начинается движение рабочих органов.
Первый распределитель (от напорной секции) управляет гидромотором транспортера, второй распределитель управляет гидромотором разбрасывателя, третий – цилиндром переднего отвала, четвертый и пятый – управление гидроцилиндром бокового отвала.
Когда приводятся в действие один или более золотников рабочих секций, максимальное давление нагрузки подается через клапан «ИЛИ» в полость пружины клапана регулирования давления, который полностью или частично перекрывает соединение с баком. Давление насоса воздействует на правую сторону золотника клапана регулирования давления. Клапан ограничения давления будет открыт, если давление
превысит установленное значение, возвращая поток от насоса в бак. В рабочей секции с компенсатором давления, клапан поддерживает постоянный перепад давления на главном золотнике в двух случаях: когда изменяется нагрузка или когда включается рабочая секция с большей нагрузкой.
Принцип работы гидросистемы

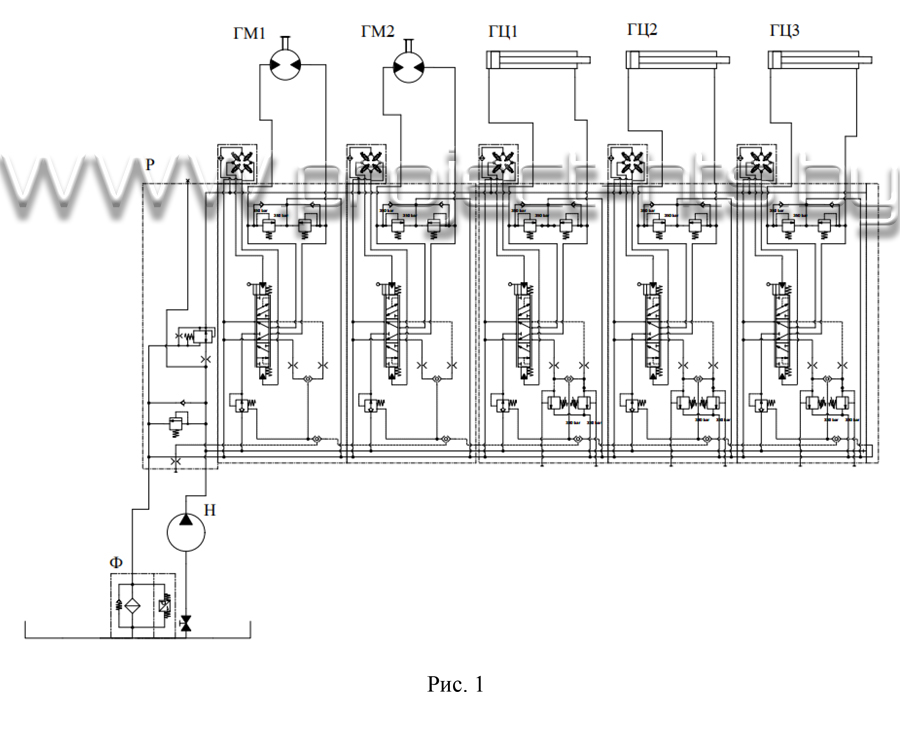

Гидросистема (рис. 1) работает следующим образом: гидронасос Н приводится в движения от ДВС базового шасси через коробку отбора мощности (КОМ), которая, в свою очередь, имеет пневматическое включение/отключение (клавиша на панели приборов автомобиля). Далее жидкость направляется через напорный фильтр Ф в
гидрораспределитель Р. Бак гидросистемы оснащен заливной горловиной с сапуном. Для фильтрации рабочей жидкости в гидросистеме установлен напорный фильтр Ф с тонкостью фильтрации 10 мкм.
