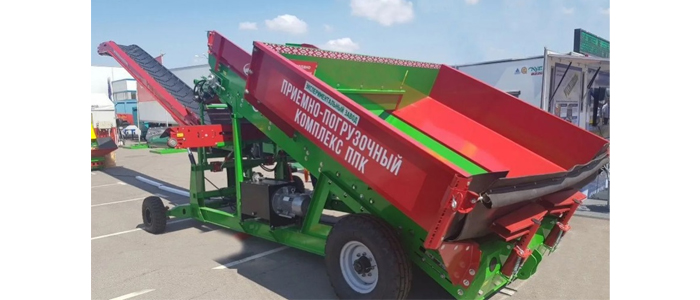

Инжиниринговый центр ОДО «ГидроТехСервис» является разработчиком гидропривода Пункт Приемный комбинированный производительностью 12 тонн корнеплодов/час
В проекте ППК 12 был реализован следующий функционал:
1.Прием корнеплодов с поля и их подача в зону сепарации и очистки с настраиваемой в ручном режиме производительностью приемного бункера в зависимости от объема и интенсивности загрузки.
2.Максимально бережная очистка корнеплодов от ботвы, земли, сгнивших корнеплодов и камней
3.Сепарация корнеплодов по фракциям-мелкая и отходы, средняя и семена, крупная пищевая
4.Согласование скорости подающего транспортера со скоростью сепарации в ручном режиме
5.Изменение времени сепарации-качественного параметра сортировки.
6.Измениние размеров щелей для сортировки фракций в зависимости от объема корнеплодов разных фракций в общей массе
7.Выгрузка корнеплодов на отводящие транспортеры с индивидуальным изменением скорости в отводящих транспортерах зависимости от объема той или иной фракции и интенсивности загрузки.
8.Загрузка корнеплодов в контейнеры в ручном режиме.
9.Максимально бережное отношение к загружаемому на хранение урожаю
10.Согласованные по скорости режимы загрузки, сортировки, очистки и выгрузки с заполнением контейнеров
Преимущества нашей разработки:
-Не зависимая от нагрузки, регулируемая скорость подающего, сепарирующего и отводящего транспортеров, выполняемая благодаря трехлинейным скомпенсированным регуляторам расхода, и специальным надежным героллерным моторам вальцов, транспортеров, приемного бункера .
-Очистка сепарирующих вальцов благодаря турборежиму, выполненному на базе гидрораспределителя на 50л/мин -AMV-502 и управляемым запорным клапанам VBCD3|8”
-Плавное регулирование частоты отводящих транспортеров при помощи трехлинейного регулятора расхода с разгрузкой и гидрораспределителя на 30л/мин
-Точная установка линейного размера щелей для правильной сепарации фракций и отвода загрязнителей, благодаря гидрораспределителю на 20л/мин и цилиндрам, с последовательным соединением портов
Не зависимый от нагрузки на транспортере и величины телескопирования, плавно регулирующийся привод поворота с мягкой остановкой в конце хода перед реверсом, с возможностью настройки режимов выгрузки при помощи скомпенсированного регулятора расхода , распределителя и специального надежного героллерного мотора
-Удержание корнеплодов на телескопе при помощи героторного мотора с тормозом .
-Плавное регулирование частоты транспортерной загрузочной ленты при помощи трехлинейного регулятора расхода с разгрузкой
-при помощи специально спроектированной насосной станции с продольным расположением электродвигателя в баке стала возможным простая компоновка без дополнительной защиты вентилятора двигателя от пыли и грязи ссыпающихся с транспортера.
-отдельно собираемая монтажная панель с радиатором позволяет провести в условиях специального цеха чистую и качественную сборку подсистемы и ее испытания на стенде перед отправкой на завод
Для управления операциями применен пульт управления
От проекта к конвейерной сборке, настройке и гарантийному сервисному обслуживанию
-Проект реализован для заказчика по принципу «Под ключ». Специалисты нашего тех. центра выполнили проектные работы, создали рабочую документацию и методики сборки и контроля, и испытаний узлов, а также обучили специальный персонал методам цеховой конвейерной сборки гидросистемы в условиях плана завода, настройки и сдачи в ОТК завода, а также сервисного обслуживания гидросистемы
